Avancement mi-novembre 2021

13 novembre 2021

 Quoi de neuf ?

 La reproduction du terrain

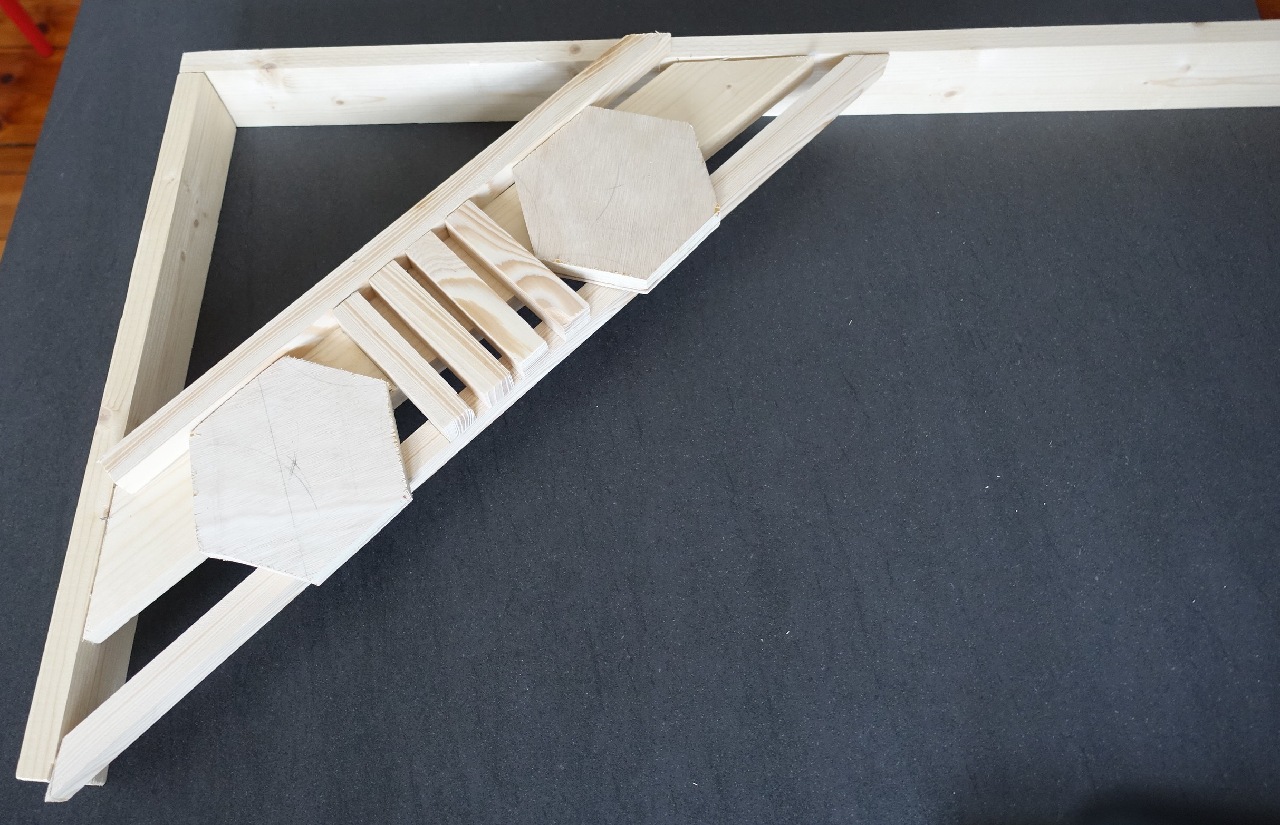

Nous ne ferons pas un terrain complet. Pas avant plusieurs mois en tout cas. Mais nous réalisons l’angle qui accueille la statuette ainsi que les échantillons qui se trouvent dessus.

Angle du terrain 2022

 Le robot

Nous avons dépouillé notre ancien robot, il ne lui restait que la planche de base, les moteurs, le gyroscope et la carte électronique.

Robot tout nu

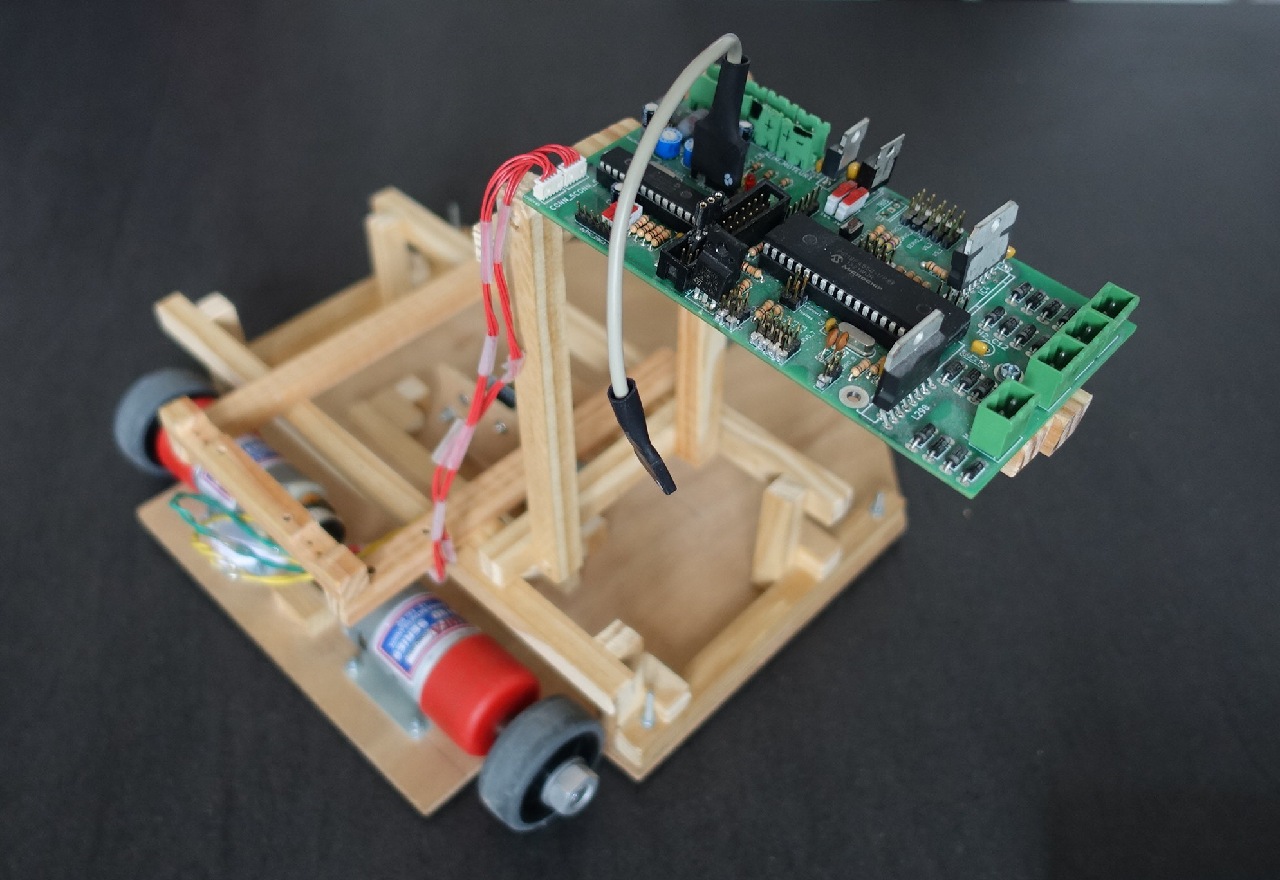

Nous nous faisons un petit plaisir, nous construisons un support mobile pour la carte électronique. La carte sera en position verticale pour un match, mais son support peut se mettre en position horizontale pour faciliter les branchements et les mesures.

Robot 2022 - carte électronique pliée

Robot 2022 - carte électronique dépliée

L’inconvénient, c’est que nous devons refaire tous nos câbles en plus longs. Et ça, ça va nous occuper un petit moment.

Robot 2022 - support carte électronique

Côté actionneurs, nous en avons commencés deux. Le premier pour attraper la statuette, le second pour déposer la réplique.

 Actionneur de la statuette

Nous comptons sur du velcro pour attraper la statuette. Notre bras n’utilisera qu’un servomoteur pour attraper et déposer la statuette. Le bras est construit, mais il faut encore le fixer sur le robot.

Actionneur de la statuette

 Actionneur de la réplique

Pour l’instant, nous n’avons mis en place que les deux contacteurs qui nous indiqueront le bon positionnement du robot. Avec deux contacteurs, si le robot n’est pas bien positionné, il est possible de savoir de quel côté il doit se décaler. Nous avions utilisé un système similaire en 2012 pour accoster les totems qui contenaient les lingots.

 Et la suite ?

Tout d’abord, nous devons finir nos câbles puis l’actionneur de la réplique. Ce sera probablement l’occasion pour le robot de faire quelques tours de roues, pour s’assurer que nous arrivons à déposer la réplique.

Ensuite, il faudra positionner l’actionneur de la statuette.

 Ce qu’on se garde pour plus tard

Et oui, nous sommes loin d’avoir fini. Voici, en vrac, ce qu’il nous faudra réaliser :

• Le positionnement des capteurs d’évitement.
• la réalisation de la vitrine
• le mat balise
• le bras latéral pour retourner les carrés de fouille
• tester, tester, et ... tester !

Bref, ce n’est pas fini, loin de là !

0 commentaire

Eurobot 2022

24 octobre 2021

 Règlement officiel

Ça y est, le règlement officiel est sorti ! Vous pouvez le trouver sur le site de coupederobotique.fr, plus précisément ici.

Le forum pour discuter du règlement, voir les questions posées sur la version bêta est là.

Enfin, le forum pour discuter de la compétitions, présenter l’avancement des robots et autres se trouve ici.

 Portail des équipes

Nous relançons le portail des équipes, disponible ici : http://poivron-robotique.fr/planet. Vous souhaitez apparaitre sur le portail, envoyez-nous un message !

 Notre participation

De notre côte, même si tout n’est pas réglé, nous devrions participer à l’édition de cette année.

Nous avons reproduit quelques éléments de jeux et un petit bout de terrain.

Nous avons défini notre stratégie, avec un seul robot pour l’instant. Nous nous concentrons sur les actions simples et ferons un second robot si c’est trop facile (mais nous en doutons fortement).

Pour l’instant, notre stratégie est la suivante :

1. Faire tomber les deux échantillons de l’abri de chantier et les pousser sous l’abri
2. Prendre la statuette
3. Déposer la réplique
4. Déposer la statuette dans la vitrine
5. Découvrir les carrés de fouille
6. Rentrer dans la zone de départ

Si nous tenons notre contrat, nous devrions faire un bon paquet de point, mais clairement sans viser les premières places.

 Le Wiki

Enfin, Planète Sciences/Eurobot a tenté de mettre un wiki à disposition des équipes. Nous avons apporté notre part et continuerons probablement d’y contribuer un peu au cours de l’année. Vous le trouverez à cette adresse : https://www.eurobot.org/wiki/fr/home. N’hésitez pas à le compléter !

0 commentaire

Documenter ses cartes électroniques

9 août 2021

J’ai eu l’occasion de réveiller un vieux projet et de me heurter à un certain nombre de problèmes liés à l’obsolescence. J’en détaillerai probablement une partie prochainement.

Quand on ressort une vieille carte électronique, arrive rapidement la question du brochage des différents connecteurs. Je viens justement de trouver Pinion. C’est un outil qui permet de documenter les carte électroniques avec un rendu web impressionnant.

Je détaille l’utilisation de Pinion dans un article dédié que vous trouverez ici.

En attendant, voici le résultat obtenu après une petite journée de prise en main.
