Dernières nouvelles

Contacteurs et détection de l’adversaire

23 février 2023

 Inscription à la Coupe de France

Cette année, nous participons à la coupe de France de Robotique dans la catégorie "Legends" nouvellement créée. Une des conditions est de fournir un projet scientifique et un plan de communication. Voici le nôtre.

 Aspiration des balles

Le dernier prototype nous avait donné satisfaction, voici la vidéo.


Aspiration des balles avec le prototype (1 Mo).

Voici quelques photos de la construction de la version finale. Nous l’avons bien montée une fois sur le robot mais démontée presque aussi tôt pour s’occuper des contacteurs.


Aspiration cerises : démontée

Aspiration cerises : vue de face

Une autre raison pour laquelle nous avons démonté le système, c’est que lors de nos essais la turbine était maintenue à la main et que nous l’avons bousillée. Attention, les pâles de turbines sont vraiment dangereuses pour les yeux !

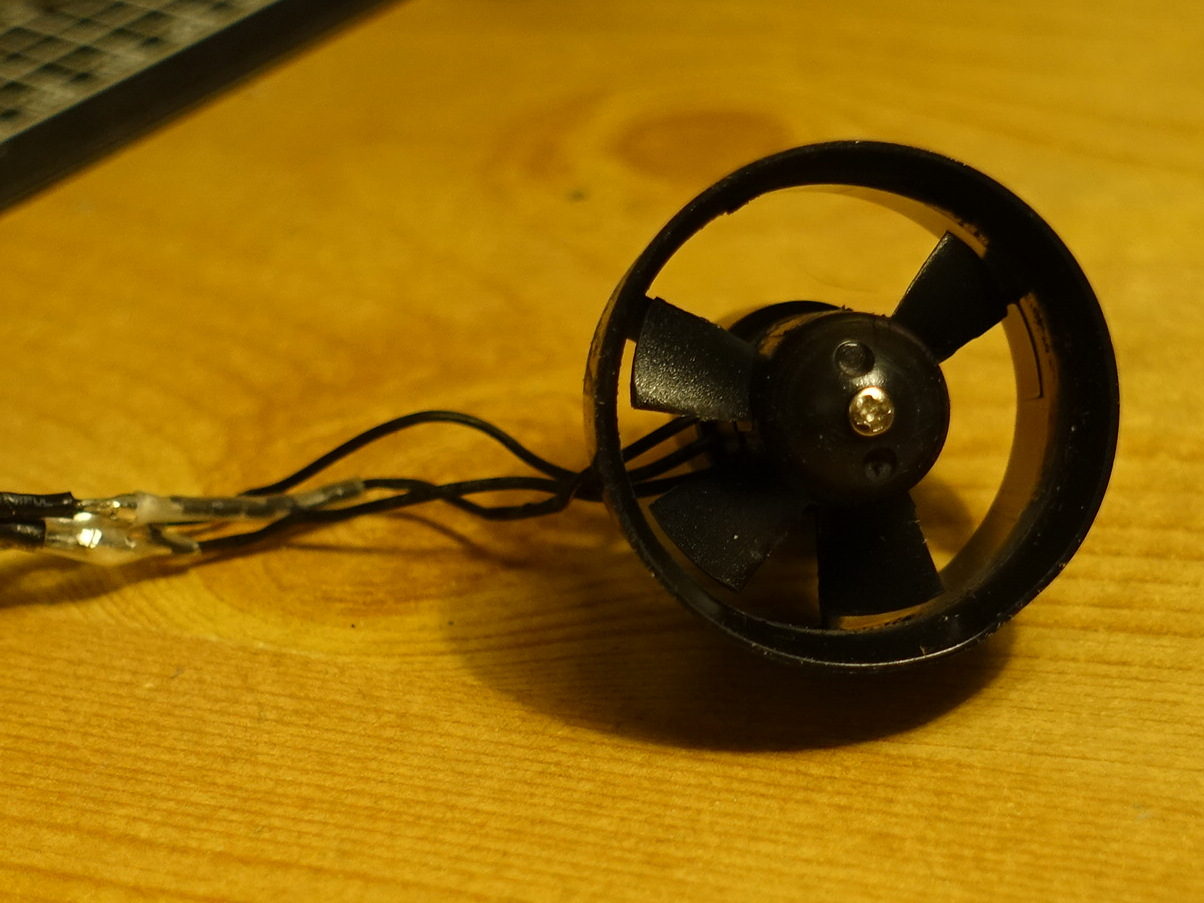

Turbine HS

Nous avons reçu les nouvelles turbines, mais nous ne les avons pas encore installées.

 Installation des contacteurs

Les contraintes de place sont assez fortes au niveau des contacteurs. Surtout que ceux-ci doivent être protégés car nous comptons sur eux pour longer des murs. Nous avons finalement un modèle qui nous satisfait. Voici le prototype :

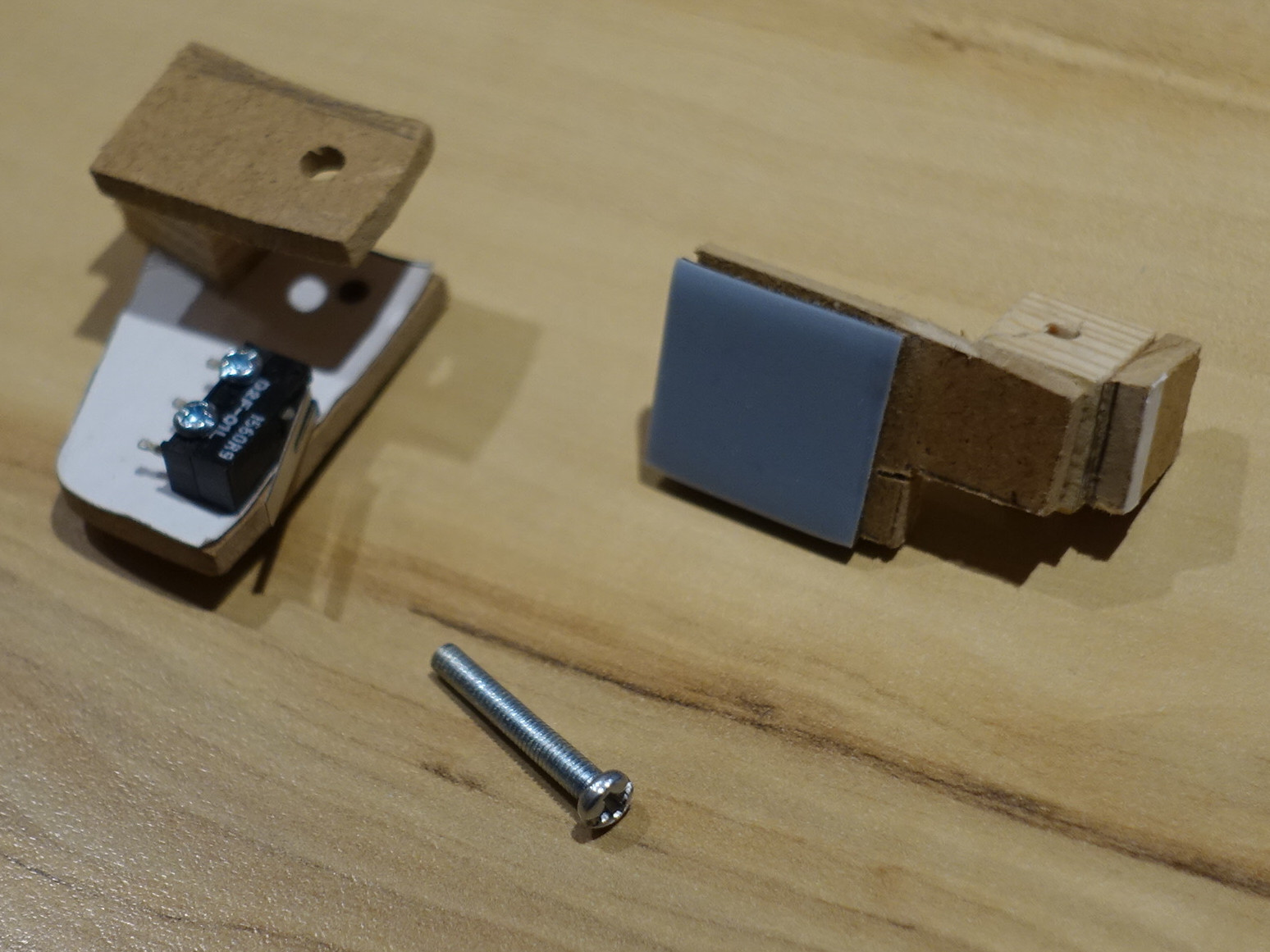

Contacteur désassemblé

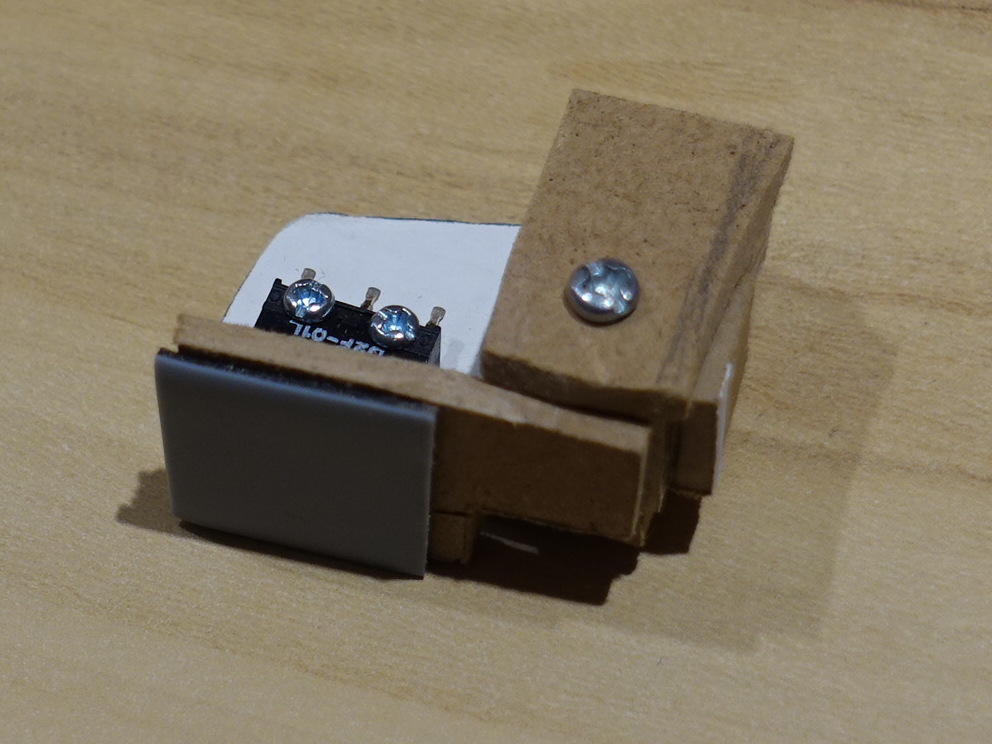

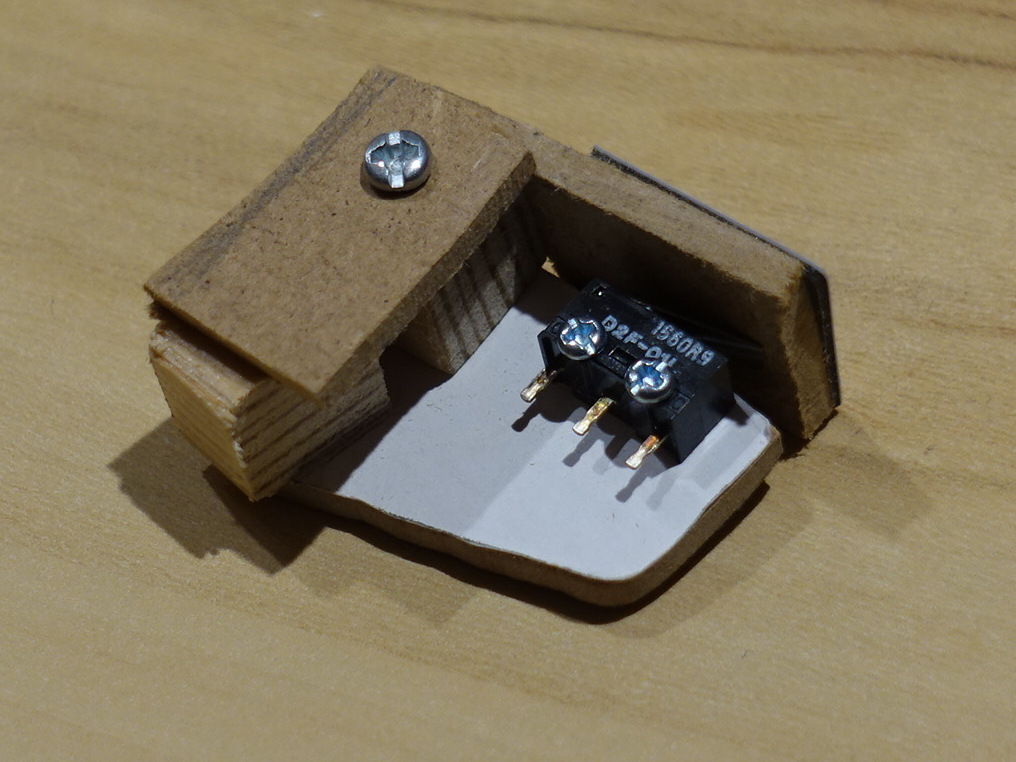

Contacteur assemblé

Surface en PTFE pour les frottements

L’intégration nous a quand même demandé un peu de temps. Mais les contacteurs sont maintenant câblés et raccordés à la carte électronique.


Contacteur "fin de course"

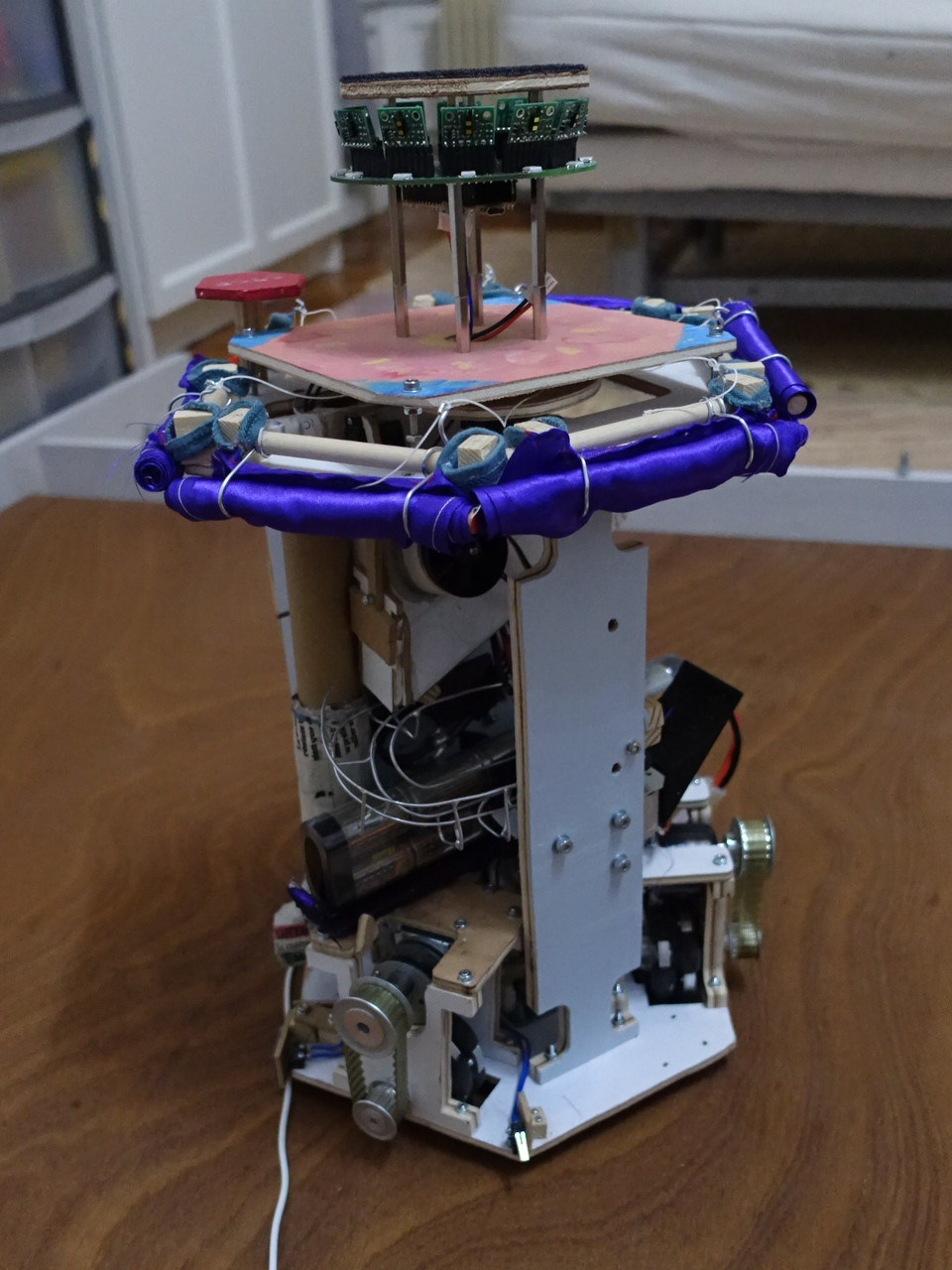

Contacteurs pour longer les murs

 Détection de l’adversaire

Nous avons fini la conception de nos cartes, commandé et reçu nos cartes de détection de l’adversaire.

Nous les avons aussi partiellement soudées. Nous avons commandé les mauvaises référence de LED, nous attendons la nouvelle commande. Nous n’avons pas encore soudé tous les capteurs. Nous attendons de valider un minimum le code avant de tous les souder.


Détection - dessus

Détection - dessous

Les quelques lignes de code montrent que la carte se comporte comme prévu, avec la possibilité de désactiver les capteurs un par un.

 Déplacement

Nous arrivons enfin à finaliser un mouvement qui nous tenait à cœur : avancer droit en faisant tourner le robot sur lui-même.
C’est probablement l’un des mouvements le plus complexe que le robot aura à faire et donc un bon moyen de valider notre architecture.


Avance et tourne ! (3 Mo).

Bref, la joie du robot holonome !

 Avancement

Du côté de nos tâches :

  • Reprendre les tests avec la turbine
    • Aspiration : nous avons enfin un prototype concluant
    • Soufflage : abandon, nous allons tenter de propulser les cerises avec des roues.
  • Placer des contacteurs sur le robot pour détecter les bordures : Fait !
  • Longer les bordures
  • Transformer la base roulante en robot :
    • Installer le mat balise
    • Intégrer la turbine : réalisation à 90%
  • Améliorer la détection de l’adversaire
    • Électronique : carte reçue et partiellement soudée et testée
    • Programmation : sélection des capteurs opérationnelle

0 commentaire


Carte Holonome 2023 - Enfin soudée !

2 décembre 2022

Nous vous avions présenté la carte nue, la documentation interactive de la carte mais pas la carte soudée ! Il lui manque bien un ou deux connecteur, mais la voici :


Carte Holonome 2023 soudée

0 commentaire


Carte Holonome 2023 - La doc !

13 novembre 2022

Après plusieurs essais, nous avons enfin la documentation de notre carte.

La bibliothèque Pinion, que nous utilisons, ne se porte pas très bien. Les différentes briques logicielles semblent avoir évolué séparément et la dernière version Pinion ne semble pas compatible avec les dernières versions de ses dépendances pcbdraw et pcbnewTransition.

À l’heure actuelle, la dernière version livrée est la 0.2.0. Pour l’utiliser, il faut installer manuellement pcbdraw en version 0.8.0 et pcbnewTransition en version 0.1.0 :

pip3 install pinion==0.2.0
pip3 install pcbdraw==0.8.0
pip3 install pcbnewTransition==0.1.0

Pour construire cette visualisation de la carte nous avons suivi notre article sauf que nous avons modifié cette ligne dans le fichier template.py :

template.py # p.insert(0, "name", f"{footprint.GetReference()}.{pad.GetName()}") p.insert(0, "name", f"{pad.GetNetname()}")

Ainsi, la configuration générée lie les broches du même signal entre elles.

Mots clés : Conception, Électronique

0 commentaire


Journal - 16 octobre 2022

16 octobre 2022

Un mois sans donner de nouvelles ! Comment avons-nous pu faire ça ? Et maintenant, nous avons tellement de choses à raconter, et pas trop de temps... Ce sera donc bref.

 Le gyroscope et le Rpi Pico

Dans l’idée de se faire la main sur le Raspberry Pi Pico, qui servira de contrôleur sur notre prochaine carte électronique, nous testons alors le gyroscope L3GD20H. Nous observons des phénomènes un peu bizarres. Il nous faudra du temps pour comprendre que sur les 3 axes du gyroscope, celui que nous comptions utiliser (l’axe Z) est le pire des trois.

Nous mesurions une dérive régulière de 8°/minutes, en statique. Une analyse plus poussée montrera que cet axe met plus de temps à se stabiliser que les autres... Notre calibration se servait alors de ces valeurs fausses, créant cette dérive.

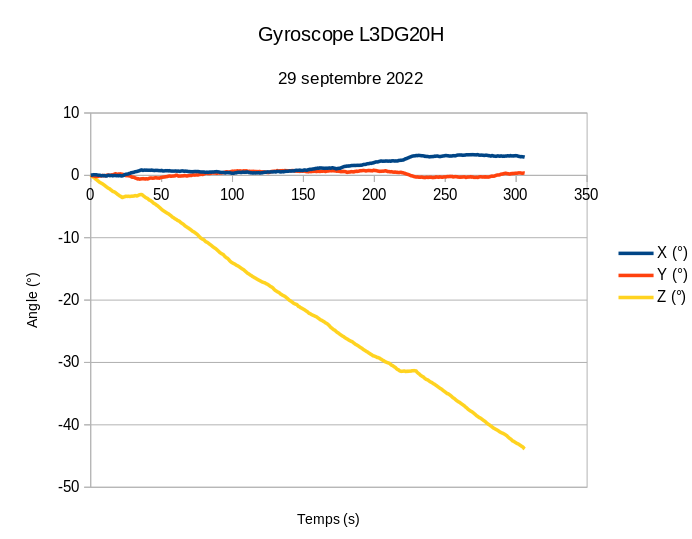

Gyroscope L3GD20H - traitement non-optimal

Les autres axes (X et Y) ne sont pas parfaits mais exploitables.

Déçus, nous achetons un second ADXRS453, pour voir si nous obtenons de meilleurs résultats. Les essais sont en cours.

Globalement, l’environnement du Rpi Pico manque un peu de légèreté, cmake est affreux, l’intégration à VS Code bien mais pas géniale. La puce reste puissante par rapport à nos anciens microcontrôleurs et la liaison USB est extrêmement pratique. L’intégration facile sur une plaque de test est aussi un très gros plus !


Rpi Pico et son gyroscope

Un petit mot sur la documentation. Si vous souhaitez bien maîtriser la bête vous aurez besoin des documents suivants :

 La carte électronique

Début octobre, nous nous sommes concentrés sur la carte électronique. Le schéma puis le routage dans la foulée. L’architecture se base sur 2 Rpi Pico reliés en I2C. Un qui gère le déplacement (moteurs, codeurs, gyroscope) qui sera le maître et gérera aussi la stratégie. L’autre analysera les capteurs et mettra les informations à disposition du maître. Comme nous avons eu peur que ça fasse juste en termes d’entrées-sorties, nous avons rajouté une extension d’entrées/sorties I2C (TCA9535).

Nous avons reçu la carte et les composants, y’a plus qu’à souder...


Carte Holonome 2023 nue

On admire la sérigraphie :

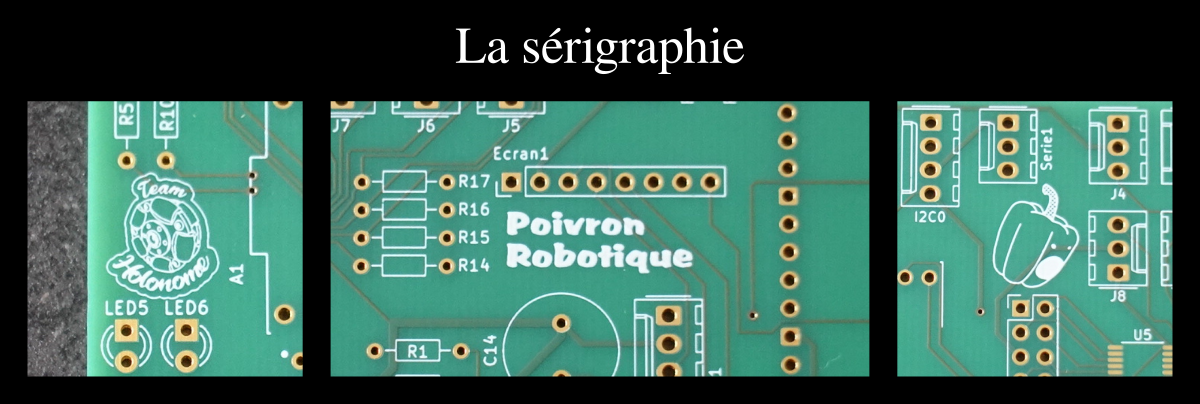

Sérigraphie de la carte 2023

Une fois soudée, la carte pourrait ressembler à ceci :


Carte Holonome 2023 - modélisation

 Côté mécanique

La base roulante progresse, grâce à notre scie à chantourner. Nous manquons de vis, rondelles et écrous pour l’assembler proprement...


Base roulante holonome

Dommage, non ?


Base roulante holonome

0 commentaire


Les activités de l’été 2022

21 août 2022

Après la coupe, c’est souvent calme. Il a fallu rentrer, ranger, ranger et ranger. Nous avons passé un peu de temps à préparer les articles et les vidéos de nos matchs et toute la vie quotidienne qui nous avions laissée en suspend revient... Bref, il a bien fallu deux mois avant de pouvoir recommencer un peu de robotique.

Dans les dates importantes à venir, il y a la présentation du règlement Eurobot 2023, le 10 septembre 2022. Vous avez quelques informations sur le site CoupeDeRobotique.fr et le lien de la diffusion sur Youtube, ici.

D’un point de vue plus local, nous espérons avoir un stand au forum des associations de la ville de Riom, qui aura lieu le 4 septembre. En prévision de cet évènement, nous préparons quelques démonstrateurs.

Le plus abouti est celui pour le pont en H. L’idée c’est d’avoir d’un côté un moteur avec une pile, où les gens peuvent constater que la moteur change de sens de rotation en fonction de la polarité. De l’autre, d’avoir ce démonstrateur qui a deux modes de fonctionnement :

  1. Sans moteur branché, il est possible d’appuyer sur tous les boutons sans créer de court-circuit et de voir la propagation de la tension.
  2. Avec le moteur, (malheureusement sans protection), où en appuyant sur les bons boutons, il est possible de piloter le moteur dans les deux sens.

Demonstrateur "Pont en H"

Démonstrateur "Pont en H" avec le moteur

L’actuce pour éviter les court-circuit à vide.

Nous prévoyons également deux châssis avec des roues, pour présenter les problèmes de cinématique. Mais ce sera probablement l’objet d’un autre petit article.


C’est quoi ?

0 commentaire
